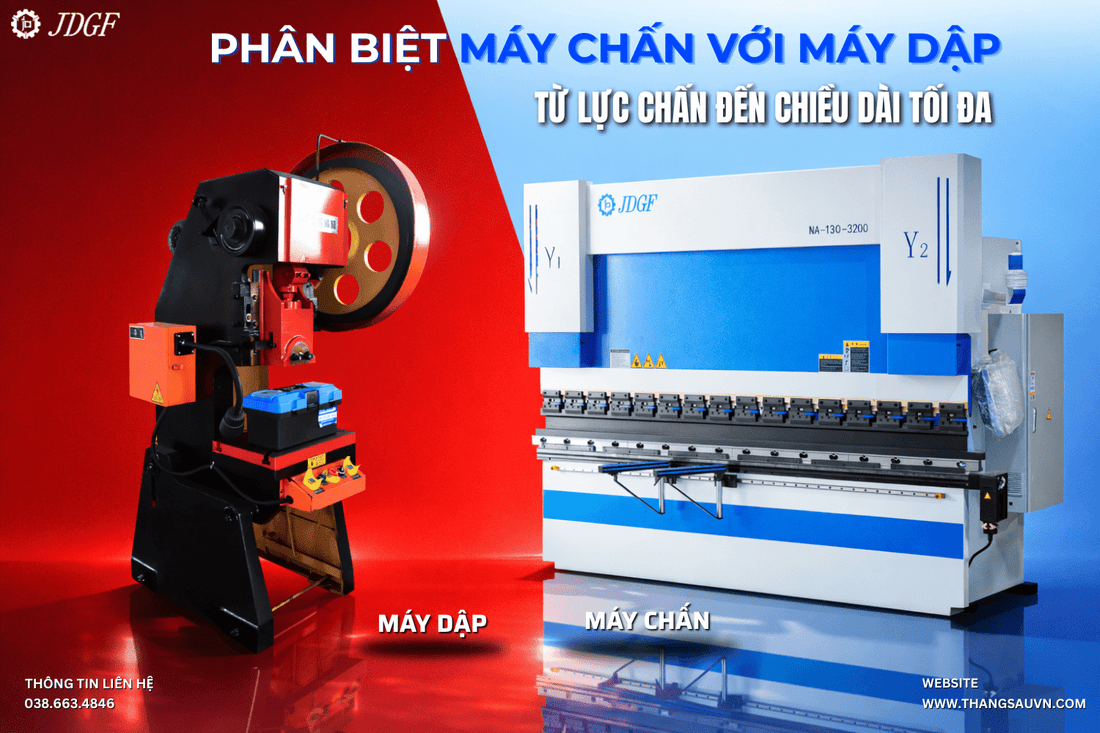

Phân biệt máy chấn với máy dập: Từ lực chấn đến chiều dài chấn tối đa

Trong ngành cơ khí chế tạo, việc lựa chọn giữa máy chấn và máy dập thường gây nhầm lẫn cho nhiều kỹ sư và chủ xưởng. Bài viết dưới đây sẽ giúp bạn phân biệt rõ hai dòng máy này khác nhau ở điểm nào, đồng thời hiểu đúng về lực chấn và chiều dài chấn tối đa trước khi đầu tư.

1. Khái niệm và nguyên lý hoạt động của máy chấn và máy dập

1.1. Khái niệm và nguyên lý hoạt động của máy chấn

Máy chấn là dòng máy chuyên dùng để bẻ góc, gấp mép kim loại tấm theo đường định sẵn. Trong xưởng cơ khí, dòng máy này thường xuất hiện ở các công đoạn như làm tủ điện, thang máng cáp, vỏ máy, bản mã hay nhiều chi tiết cần chấn gấp theo bản vẽ.

-->> Tại sao máy chấn dập phôi không đều? Điểm mặt 3 nguyên nhân và cách khắc phục

Cách làm việc của dòng máy này là dùng chày ép phôi xuống cối để tạo ra góc gấp theo thông số đã cài đặt.  Lực ép và hành trình chày chuẩn giúp phôi ra đúng hình mà không cần tốn công sửa tay. Nếu người vận hành biết cách căn chỉnh và bảo trì tốt, máy sẽ chạy ổn định suốt hàng ngàn lần chấn và cho ra chất lượng sản phẩm đồng nhất.

1.2. Khái niệm và nguyên lý hoạt động của máy dập

Máy dập là thiết bị tạo hình kim loại bằng lực ép thông qua bộ khuôn trên và khuôn dưới. Dòng máy này thường dùng để dập lỗ, cắt hình, vuốt hoặc ép ra những chi tiết có biên dạng cố định. Nhờ chạy theo khuôn có sẵn nên máy dập cực kỳ lợi thế về tốc độ, giúp đẩy nhanh tiến độ cho những lô hàng số lượng lớn.

Về nguyên lý hoạt động, máy dập làm việc bằng cách đưa phôi vào khuôn rồi ép xuống theo hành trình có sẵn. Khi đầu dập đi xuống, lực ép sẽ ép vật liệu theo đúng hình của khuôn để ra chi tiết mong muốn. Vì ăn theo khuôn nên tốc độ thường nhanh, nhưng độ linh hoạt sẽ không bằng máy chấn khi xưởng phải đổi mẫu liên tục.

2. Các thông số kỹ thuật cần hiểu khi dùng máy chấn

2.1. Bảng tra lực chấn tôn cho máy chấn

Khi chọn máy chấn, nhìn mỗi số tấn là chưa đủ, vì lực ép còn phụ thuộc vào độ dày phôi, chiều dài chấn và khẩu độ cối. Với thép thường và chấn gió, xưởng có thể dùng bảng tham khảo dưới đây để ước lượng nhanh mức lực cần dùng trước khi đối chiếu với cấu hình máy đang có.

Bảng tra lực chấn tôn tham khảo cho máy chấn

Bảng này giúp xưởng ước lượng nhanh lực chấn cần dùng trước khi đối chiếu với cấu hình máy thực tế.

2.2. Cách tính chiều dài chấn tối đa

Để ước tính nhanh, xưởng có thể tính chiều dài chấn tối đa dựa trên tổng lực của máy và lực chấn cần dùng trên mỗi mét.

Công thức tham khảo:

• Chiều dài chấn tối đa (m) = Tổng lực máy (Tấn) / Lực chấn yêu cầu trên mỗi mét (Tấn/m)

Trong đó:

• Tổng lực máy chấn là lực chấn danh nghĩa của máy
• Lực chấn yêu cầu trên mỗi mét là mức lực cần dùng để chấn loại phôi đang làm

2.3. Bán kính chấn trong thực tế gia công kim loại tấm của máy chấn

Nếu hỏi bán kính chấn là gì, hiểu đơn giản thì đó là phần bo ở góc sau khi phôi được gấp xuống. Độ bo tròn này lớn hay nhỏ phụ thuộc trực tiếp vào độ tù của mũi dao ép và kích thước khe cối. Việc kiểm soát tốt thông số này sẽ giúp xử lý tình trạng rạn nứt bề mặt tại nếp gấp, đặc biệt là khi ép phôi dày.

3. Các thông số kỹ thuật cần hiểu khi dùng máy dập

3.1. Công thức tính lực dập

Công thức cơ bản để tính lực dập cho máy dập là:

• Lực dập = Chu vi khuôn (mm) x Độ dày phôi (mm) x Cường độ chống cắt (N/mm²)

Trong đó:

• Chu vi khuôn là tổng chiều dài của vật liệu cần dập.
• Độ dày phôi là độ dày của vật liệu.
• Cường độ chống cắt là đặc trưng của vật liệu, cho biết khả năng chịu lực của vật liệu khi bị cắt.

3.2. Khe hở khuôn và độ cứng khung máy dập

Trong vận hành máy dập, việc canh chuẩn khe hở chày cối là yếu tố quan trọng để mép cắt không bị ba via và bảo vệ bộ khuôn khỏi tình trạng mài mòn nhanh. Đồng thời, kết cấu khung thân máy bắt buộc phải cực kỳ đầm chắc để triệt tiêu hoàn toàn hiện tượng vặn xoắn hay rung lắc khi chịu lực bạo phát. Do đó, để dây chuyền nhả hàng đồng đều và kéo dài tuổi thọ thiết bị, thợ xưởng phải kiểm soát gắt gao cả dung sai khuôn lẫn độ cứng gầm bệ thay vì chỉ nhìn vào mỗi thông số lực dập

4. Bảng so sánh tổng quan và định hướng chọn máy chấn và máy dập phù hợp

Để nhìn nhanh và dễ phân biệt hơn, xưởng có thể đối chiếu máy chấn vs máy dập khác gì qua bảng dưới đây trước khi quyết định đầu tư.

Bảng so sánh tổng quan máy chấn và máy dập

Hiểu đúng sự khác nhau giữa máy chấn và máy dập sẽ giúp xưởng tránh chọn sai thiết bị ngay từ đầu. Khi nắm được lực chấn, chiều dài làm việc và các thông số liên quan đến quá trình tạo hình, việc đầu tư cũng sẽ sát nhu cầu thực tế hơn. Nếu cần tìm một hướng tư vấn bám sát nhu cầu gia công thực tế, JDGF là cái tên đáng để tham khảo.
